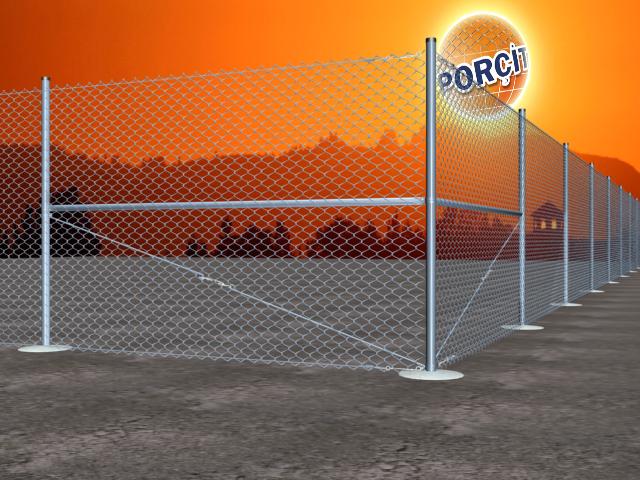

Tipik Otoyol Çiti

Tipik Otoyol Çiti
Açıklama

Uygulama süreçlerinde zaman zaman bazı malzemelerinde değişikliklere uğramakla birlikte genel anlamda ana yapısını koruyan çitleridir.

Menfez geçişleri için farklı bir yapıda uygulanır.

Ara, köşe ve gergi direklerinin 500 mm lik kısmı toprak üzerinde açılan çukurlara betonlanarak monte edilir.

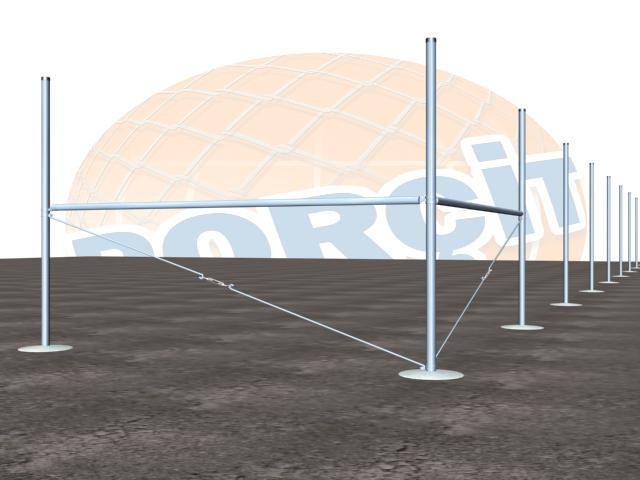

50 m aralıklarla gergi direkleri ve yatay payandalar ile desteklenen sistem üzerine gergi telleri eşliğinde 1800 mm yüksekliğinde örgü teli çekilerek uygulama tamamlanır.

Direk Tipi : Düz
Direk Boyu : Toprak Altı 500 mm / Toprak üzeri 2000 mm
Kavis Aparatı : Yok
Ara Direk : 60*3 mm Boru
Ara Direk Aralığı : 2500 / 3000 mm
Köşe / Gergi Direği : 76*3 mm Boru
Gergi Direği Aralığı : 50 m
Destek Tipi : Yatay Payanda
Destek Malzemesi : 63*2 mm Boru
Gergi Çubuğu : ø 10 mm Dolu Demir
Gergi Laması : 20*5 mm Silme
Gergi Teli : ø 3 mm Galvaniz Tel
Örgü Teli : ø 3 mm Galvaniz Tel / 50*50 mm Göz Aralığında
Bağlantılar : Kelepçe / Adaptör / Gergi Aparatı
Yüzey Kaplaması : Sıcak Daldırma Galvaniz
Kaplama Standardı : ASTM A123 / BS 729

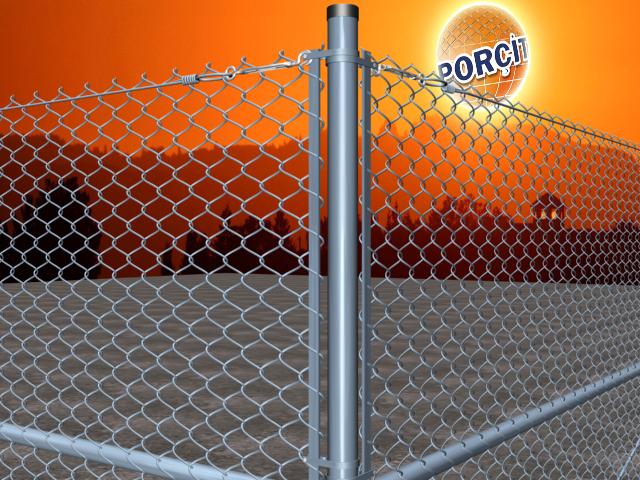

Detay 1
Detay 2
Detay 3
Detay 4
